微電網解決方案

產品介紹

微網是指由分布式電源、儲能裝置、能量轉換裝置、相關負荷和監控、保護裝置匯集而成的小型發配電系統，是一個能夠實現自我控制、保護和管理的自治系統，既可以與外部電網并網運行，也可以孤立運行。微網系統解決方案采用三層控制保護策略，充分發揮各層次控制保護的特點與優勢，實現微網經濟、穩定運行。三層控制保護分別為即現地控制層、協調控制層和優化控制層。

現地控制層主要包含風、光、儲變流器以及保護裝置，當系統發生小的擾動或短路故障時，通過變流器自身的調節或保護的快速動作，能夠快速平抑系統波動，恢復穩定供電。

協調控制層主要包含微網控制裝置，主要目是微網運行在孤島狀態時，當系統發生大的擾動，微網控制裝置通過對各分布式電源的控制模式、參數設置以及負荷的控制，確保電壓、頻率均維持在允許的范圍內，保證微網系統的穩定安全運行。

基于PowerPC平臺，研制了達到了毫秒級控制響應速度的微網控制裝置，裝置繼承了成熟的智能變電站技術，采用最新技術與微網運行監控系統，各發電、儲能單元控制器通訊，實現對各發電單元的快速控制。

優化控制層主要指微網運行監控系統，其包含微網SCADA、再生能源的數據采集與監視、微網分布式電源發電預測、微網負荷預測、微網優化調度等子系統。該控制層在數據采集與監視控制系統、調度計劃、負荷預測等相關系統提供的數據基礎上，實現對特定應用進行數據分析、能量預測、負荷管理、優化運行和經濟調度等功能，為實現網內能源綜合利用效率的最大化提供保障。

產品配置

◆ 實現微網系統的頻率電壓穩定運行、并網狀態與孤島狀態之間的切換；

◆ 采用區域保護控制策略，實現微網故障的快速隔離和切除；

◆ 實行運行監控一體化系統，便于協調和優化控制。

◆ 系統方案優化后可用于高校教學實驗系統，就地實驗提高對實際現場的認識。

產品特點

◆RE-7000 微電網系統監控軟件

◆RE-752 智能箱變測控裝置（支持三合一）

◆RE-771 數字式并網接口裝置

◆RE-772 數字式防孤島保護裝置

◆RE-773 數字式逆功率監控裝置

◆RE-701 數字式線路保護測控裝置

◆RE-775 微網控制裝置

◆PCS 儲能雙向變流器

◆RE-702 數字式變壓器保護測控裝置

◆RE-703 數字式電容器保護測控裝置

◆RE-706 數字式TV監測及電壓并列裝置

◆RE-731 數字式頻率電壓緊急控制裝置

◆RE-760 通信服務器

◆RE-761 規約轉換器

◆環境監測儀

……

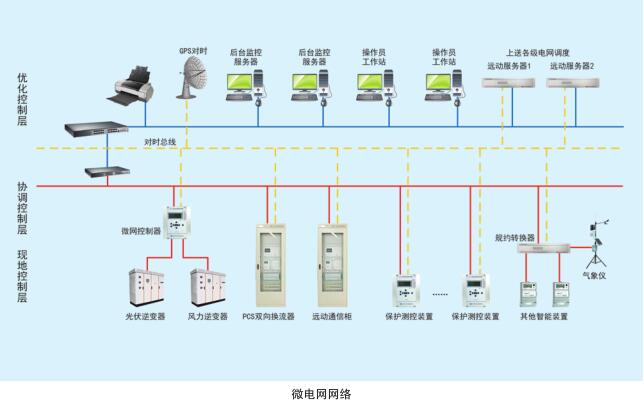

網絡結構圖
